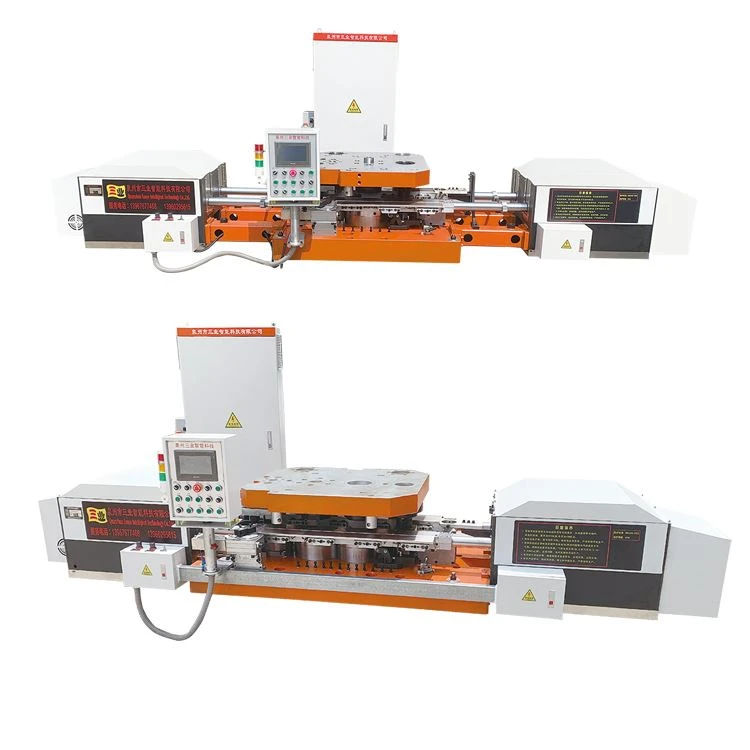

Nut Hot Former Equipment je potpuno automatizirana-mašina za vruće kovanje velike zapremine dizajnirana da pretvori grijane gredice u precizne navrtke-uključujući standardne šesterokutne navrtke, navrtke s prirubnicom i teške-konstrukcijske elemente za pričvršćivanje.
Specifikacija proizvoda
|
MODEL |
160K-3 |
160K-3G |
200K-3 |
200K-3G |
250K-3 |
250K-3G |
315K-3 |
315K-3G |
400K-3 |
400K-3G |
|
MAKSIMALNI PREČNIK STEZALJKE (mm) |
55 |
55 |
60 |
60 |
70 |
70 |
85 |
85 |
100 |
100 |
|
MAKS. VISINA STEZALJKE (mm) |
50 |
50 |
60 |
60 |
60 |
60 |
75 |
75 |
80 |
80 |
|
BRZINA (kom/min) |
35-45 |
35-45 |
30-40 |
30-40 |
25-35 |
25-35 |
20-30 |
20-30 |
20-30 |
20-30 |
|
OPSEG PODEŠAVANJA VISINE (mm) |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
|
VISINA PODIZANJA GREDA TOKOM RADA |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
|
HOD (mm) |
170 |
170 |
220 |
220 |
250 |
250 |
250 |
250 |
300 |
300 |
|
DIMENZIJA GORNJEG STOLA(mm)D*Š*V |
700 * 660 * 60 |
700 * 660 * 60 |
800 * 700 * 80 |
800 * 700 * 80 |
800 * 750 * 90 |
800 * 750 * 90 |
800 * 750 * 100 |
800 * 750 * 100 |
1000 * 750 * 110 |
1000 * 750 * 110 |
|
DIMENZIJA DOLJE STOLA (mm)D*Š*V |
1300 * 760 * 120 |
1300 * 760 * 120 |
1400 * 750 * 130 |
1400 * 750 * 130 |
1500 * 800 * 140 |
1500 * 800 * 140 |
1500 * 800 * 150 |
1500 * 800 * 150 |
1600 * 900 * 160 |
1600 * 900 * 160 |
|
SNAGA SERVO MOTORA (KW) |
3 |
4.5 |
3 |
4.5 |
3 |
4.5 |
3 |
4.5 |
4.5 |
4.5 |
|
UKUPNE DIMENZIJE MANUPULATORA (MM)D*Š*V |
3300 * 800 * 700 |
3300 * 800 * 700 |
3400 * 800 * 700 |
3400 * 800 * 700 |
3700 * 1000 * 800 |
3700 * 1000 * 800 |
3600 * 1000 * 800 |
3600 * 1000 * 800 |
4200 * 1200 * 100 |
4200 * 1200 * 100 |
|
TEŽINA MANIPULATORA (Kg) |
2000 |
2100 |
2500 |
2600 |
2900 |
3000 |
3200 |
3300 |
3700 |
3700 |
Primjene i mogućnosti materijala
Pričvršćivači za automobile:Koje navrtke za kotače klase 8, 10 i 12 i navrtke s prirubnicom u skladu sa specifikacijama ISO 898-2 za Tier-1 lance opskrbe.
Teška infrastruktura:Proizvodi teške šesterokutne matice M24–M48 prema ASTM A193/A194, smanjujući rizik od zamora vijaka u vjetroturbinama i rudarskim operacijama.
Prazni prstenovi ležaja:Integrira se direktno s prstenastim{0}}okretanjima, eliminirajući sekundarno ponovno zagrijavanje.
Raspon sirovina:Kontinuirano kuje ugljični čelik, legirani čelik (4140, 5160) i nehrđajući čelik bez prijevremenog trošenja matrice.
Automatizacija i sigurnosna kontrola
Termička zaštita:Vodom hlađene ruke manipulatora sprečavaju termičke{1}}kvarove tokom kontinuiranog rada u blizini indukcionih zona od 1000 stepeni.
Sigurnosne blokade:Svjetlosne zavjese i senzori momentalno zaustavljaju presu ako gredica pogreši.
Pametno povezivanje:Native Ethernet/IP i Modbus TCP se direktno povezuju sa MES/ERP sistemima za praćenje-OEE-a u stvarnom vremenu bez eksternih gateway-a.
In-Inspekcija kvaliteta linije:Termalne kamere otkrivaju-iz-specifične temperature gredice prije kovanja i automatski odbijaju-nesukladne dijelove.
Komercijalni uslovi
MOQ
1 kompletna sistemska jedinica (prilagođeno-konfigurisana za matrice i zahtjeve za alatom).
Vrijeme proizvodnje
60 do 90 kalendarskih dana od izdavanja odobrenja do tvorničkog prihvatljivog testiranja (FAT).
Uslovi plaćanja
30% T/T depozita, 60% nakon -odobrenja FAT prije isporuke, 10% nakon testiranja prijema lokacije (SAT).
Izvozna ambalaža
VCI antikorozivni omot zapečaćen unutar čeličnih-vakumiranih drvenih sanduka za{2}}okeanski transport bez vlage.
Trgovinski uslovi
Podržava FOB (Xiamen/Shanghai), CIF, DAP i DDP sa kompletnom dokumentacijom o usklađenosti izvoza.
Factory Capabilities
ISO{0}}certificirana ustanova:Proizvedeno u Jinjiangu, Fujian, prema ISO 9001 menadžmentu kvaliteta kako bi se osigurale ponovljive tolerancije mašina.
Patentirani mehanizmi:Posjeduje vlasničke patente za sinhronizaciju više-osnih manipulatora, eliminirajući rizike kršenja IP-a za međunarodne kupce.
U-Kućna CNC obrada:Teško portalno glodanje okvira glavnih mašina garantuje trajno poravnanje pod stalnim tonažnim opterećenjima.
FAQ
P: Koji specifični mehanizmi su pokriveni vašim patentima za više{0}}osni manipulator?
O: Naši patenti pokrivaju sinhronizovani mehanizam za vrijeme prijenosa s dvije{0}}krake i dizajn rashladnog kruga{1}}hladnog hvataljke s vodom, oba podnesena kineskoj Nacionalnoj administraciji za intelektualno vlasništvo.
P: Mogu li se-podaci o inspekciji termokamere u liniji izvesti?
O: Da, dnevnici termičke inspekcije imaju vremenski žig i mogu se izvesti u CSV formatu, a nekoliko naših klijenata{0}}sektora automobila koristi ove podatke direktno da zadovolje zahtjeve revizije procesa IATF 16949{2}}za praćenje.
P: Šta proces testiranja prihvatanja lokacije (SAT) zapravo potvrđuje nakon što je mašina instalirana?
O: SAT potvrđuje stvarnu stopu proizvodnje, toleranciju dijelova dimenzija u stvarnim uslovima postrojenja i PLC-sa-MES sinhronizacijom podataka, koja se obično završava tokom 2-dnevnog probnog rada kojem svjedoči klijent.
P: S kojim MES ili ERP platformama ste uspješno integrirali ovu opremu u prošlim projektima?
O: Imamo direktno iskustvo integracije sa SAP MES, Siemens Opcenter i Wonderware/AVEVA sistemima preko matičnog Ethernet/IP interfejsa.
P: Koliko dugo traje životni vek matrice sa vrućim kovanjem u poređenju sa hladnom glavom za istu M24-M48 maticu?
O: Vruće-kovane matrice za matice M24-M48 obično traju 40-60% duže od matrica sa hladnom glavom za isti raspon veličina, budući da vruće oblikovanje smanjuje vršni pritisak oblikovanja i naprezanje na površini matrice.
